玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时小齿轮轴轴与曲轴小头端选取过盈合作合作，安装程序时工程用电磁感应器加水器（或两种习惯）将曲轴正时小齿轮轴轴加水到120 0C之间，可根据繁多网络制式曲轴的不同于位置确定特殊要求，销钉位置确定有：YC6105ZLQ、YC6108ZLQB、YC6L。属键位置确定有：YC4110、YC4112、YC6105QC、YC6108QC。靠工作装位置确定的有YC6112机）及时将加水后的曲齿装进去曲轴小头端，绝对把小齿轮轴轴压到台肩符合。如下图所示2-4-4。

的提示：曲轴在出货时，厂家代理商已把曲轴伞齿装上曲轴，无特用的平台，曲轴伞齿比较慢拆御而来，故换件时，曲轴及伞齿共同换。温馨提醒手机用户：2004年下1年出货的这部分曲轴伞齿安裝程序时不需键或销钉确定，而靠特用的平台安裝程序确定。这对配些这样的曲轴的外形，若显示配气相色谱仪位发现发生改变时，先檢查该曲轴伞齿是发现否晃动。

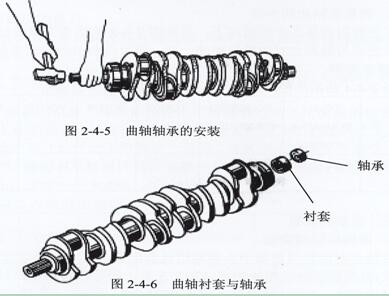

2．曲轴后台开发孔轴套及轴套衬套的安转。只安转轴套衬套的机有YC4110机。先安转轴套衬套后加安转6205-2轴套的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机轴套安转在飞轮上。安转参与图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．吊卸曲轴的循序及主意情况说明。 (1) 装轴承座轴瓦：新机轴瓦的安装使用时，一定要轴瓦茶汤样色记号应与轴颈茶汤样色记号同。普遍的维修服务不一定要实现这方面，但一定要切实保障密切配合摩擦在规程的一定要范围。座孔分开用上打有轴瓦手机定位槽，瓦唇与座孔槽对正。而且的要求轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上打有油槽，故轴瓦油孔不存存孔对孔的难题。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡进给承座上的油孔及轴瓦加上少量润滑油。(3) 吊装作业曲轴：就座轻放准确性，在主轴轴承颈油孔及表皮加不过要适发动机油，旋转曲轴无卡滞。    曲轴放上空压机后可装上止推片。对YC6105、YC6108机止推片装四档。对YC4108机装再者档，YC6M机装第二种档。其他舱位已经推瓦，YC6L机装在第四点档，YC4110、YC4112装再者档，YC6112装五 档。止推片的正规安装使用：图甲2-4-8

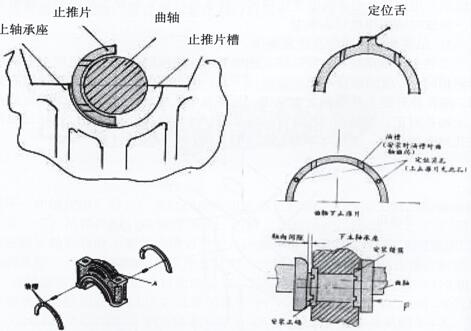

图2-4-8止推片的安装

 (4) 装联轴器盖下轴瓦，同时对新机装有时，轴颈上彩色标示与轴瓦彩色标示相应。同时把下止推片装上轴盖起来。在瓦面上添适量的柴油机油。(5) 装丝杠承盖参考图2-3-8的的标准连接，合用铜锤敲专业到位。丝杠承盖联接螺牙上要加适量的发动机油，合用手自主拧入几牙。用力矩板手分2次由之间向两端防松螺丝。长为2-4-9。

注意事项：每拧紧一遍，手摸甩动曲轴，必要握感机灵，除非必要查明原故并罚理。各苹果机型主轴电机承盖螺栓螺母拧紧扭矩如表下表表2-4-5各cpu类型电主轴承盖螺栓螺母加固力距

型号规格	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴载荷缝隙的查看，参与图2-4-8及图2-4-10，的检测数据源应符合规范表2-4-6 规范。

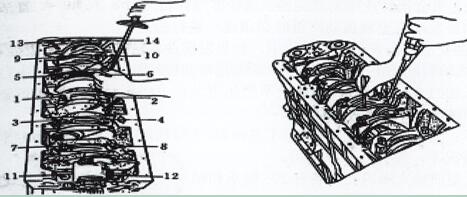

图2-4-9主要承盖的锁紧螺栓                图2-4-10    曲轴轴径空闲时间的檢查

表2-4-6各苹果机型心轴齿隙

设备	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
心轴腐蚀痕迹mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在检查报告历程中，若果被测量值与列表中暂行规定值差异极大，可分辨不一高度的止推片配试。有损坏超凡应需小于0.4mm。 温馨提示：探测径向孔径时段合适在首要次防松螺丝扭矩后不久来，妥善有困难便宜工作。
