本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电厂冷水机组高低压配电箱的功效： 1、恰当的配资电。 2、方面对控制电路的升降操作使用。 3、有较高的可靠隔离等级保护，能抽象化的提示 控制电路的导通状况。

项目名称：656KW静音风能发高压电机柜单机配电箱主要元件明细清单
变动力箱具体构件明细单
序列号	称谓	規格型号規格	计量单位	使用量	服务商
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	生产发伺服电机柜操作器	HGM6110	只	1	众智
3	电站机电机转速设定器	C2002	只	1	孚创
4	交流电电源适配器电源模块	DC24V	只	1	众智
5	小形中央接触器产品	HH54P    DC24V	只	2	正泰
6	中型正中间继电子元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

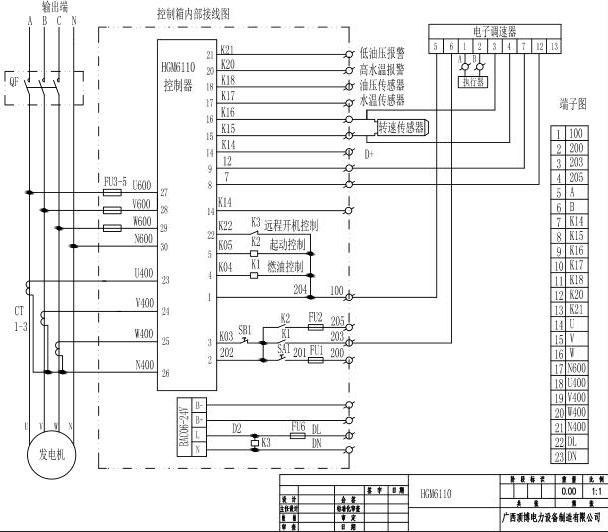

656KW广西顶博发电机组制造单机配电箱元件线路图
